芯馳

WED-2D9368

? 高性能6核ARM處理器，6核Cortex-A55

? 集成高實時Cortex-R5內核

? 最高支持8GB內存

? 2路千兆網口，10/100/1000Mbps自適應

? 外置2路USB 3.0

? 1路HDMI 2.1，最高支持7680x4320 @60Hz

? 集成高速擴展連接器，支持多路接口擴展功能

? 支持工業級寬溫設計（-40~85℃）

? 設計緊湊，體積小巧

在線訂購

產品介紹產品規格外形尺寸技術規格書

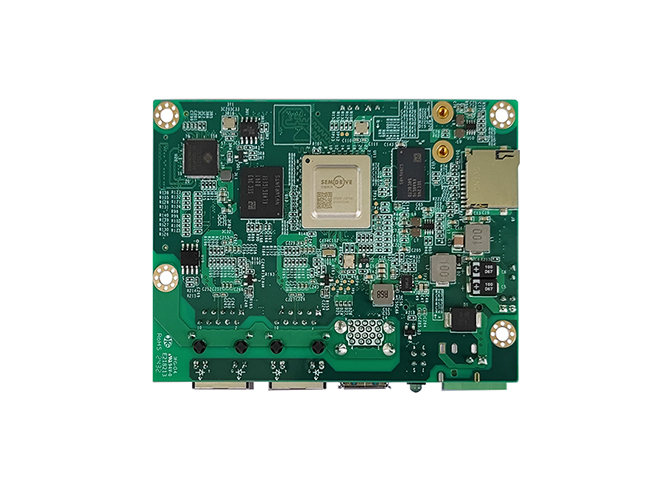

高性能2.5吋ARM主板，基于芯馳D9368處理器開發，4核Cortex-A55+1核Cortex-R5，主頻最高達2.0GHz，集成的Cortex-R5內核支持較高的實時性；最高支持8GB內存；支持2路千兆網口（10/100/1000Mbps自適應），2路USB 3.0，1路HDMI 2.1（最高支持7680x4320 @60Hz），集成高速擴展連接器，支持多路接口擴展功能；支持工業級寬溫設計（-40~85℃）設計緊湊；體積小巧。

產品型號		WED-2D9368
處理器	SoC	芯馳 D9368
		6核心高性能ARM處理器，6核心Cortex-A55+1核Cortex-R5
		主頻高達2.0GHz （Cortex-A55）
內存	類型	DDR4
	容量	1/2/4/8GB
	集成方式	板貼
存儲	eMMC	eMMC 5.1，8/16/32/64GB
	SSD	支持M.2 B-Key 2242 NVMe SSD
	TF卡	支持，1路TF卡槽
顯示	HDMI	無
網絡	以太網	2路千兆網口，10/100/1000 Mbps自適應
網絡	4G/5G	支持4G/5G，支持Micro SIM卡
USB	USB	2路USB 3.0 Type A
串口	串口	1路Debug串口
擴展接口	M.2	1路M.2 B-key接口，支持NVMe硬盤或PCIe 4G/5G模塊
	高速擴展連接器1 （80 Pin）	4通道 MIPI CSI
	高速擴展連接器1 （80 Pin）	1路MIPI DPHY TX
	高速擴展連接器2 （60 Pin）	1路USB 3.0
		5路UART，TTL信號
		3路CAN
		14路GPIO
		4路I2C
		1路I2S
		2路ADC
		1路PWM
操作系統	OS	Linux、Ubuntu、Android 12，鴻蒙、歐拉等國產操作系統
電源	類型	DC
電源	輸入電壓	12-24V
環境	工作溫度	-10～60℃
	存儲溫度	-40～85℃
	工作濕度	10- 90% @ 40℃，無凝結
	存儲濕度	0- 95% @ 60℃，無凝結
幾何尺寸	外形尺寸	100.5mm×72mm
